XWJ型無堵塞紙漿泵產品簡介
XWJ型無堵塞紙漿泵，具有高效、抗堵塞性好、運行平穩、可靠性高、結構緊湊等特點。主要體現在以下幾個方面：采用半開或全開式葉輪、耐磨板與葉輪前側間隙可調、軸封主要采用機械密封并選用高精度軸承(D級精度)及優質軸材料等，因此XWJ型無堵塞紙漿泵是您理想的"好幫手"，同時您的成功也是我們始終的追求。



  XWJ型無堵塞紙漿泵產品用途
XWJ型無堵塞紙漿泵可廣泛適用于輕工、造紙行業溫度低于110℃，濃度低于6％漿料的輸送，同時也可用于工業和城市給水、排水等場合。

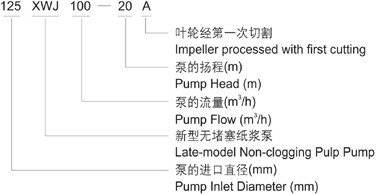

  XWJ型無堵塞紙漿泵型號意義

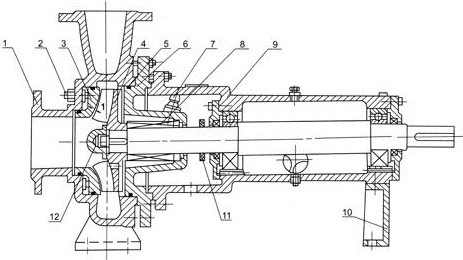

  XWJ型無堵塞紙漿泵結構介紹

	1	泵體	7	軟管接頭
	2	調節螺桿	8	填料或機械密封
	3	耐磨板	9	懸架部件
	4	葉輪	10	支架
	5	O形圈	11	擋水圈
	6	泵蓋	12	葉輪螺母

1．XWJ型無堵塞紙漿泵為單級單吸懸臂式結構，主要由泵體、葉輪、泵蓋、耐磨板及懸架部件組成；
2．從電機端看，電機為順時針方向旋轉，且泵為軸向吸入，徑向(中間)排出；
3．泵為后開門結構，維修時可不必拆卸進出管路；
4．泵軸由兩個高精度滾動軸承支承，采用稀油潤滑(20#機油)；
5．軸封采用機械密封或填料兩種型式；
6．耐磨板與葉輪前側間隙可通過調節螺桿進行調節，以保持葉輪連續運行的高效性；
7．泵和電機由柱銷聯軸器直聯傳動。



  XWJ型無堵塞紙漿泵材料
該泵的各過流部件材質為HT200、QT450-10、ZG35或ZG1Cr18Ni9Ti，軸材質為40Cr或3Cr13。



  XWJ型無堵塞紙漿泵性能參數

XWJ型紙漿泵性能參數表
型號		流量	揚程	轉速	配套電機型號及功率
		(m3/h)	(m)	(r/min)	(kw)
80XWJ25-12.5		25	12.5	1450	Y100L1-4/2.2
	A	20	10		Y90L-4/1.5
80XWJ25-20		25	20	1450	Y100L2-4/3
	A	20	16		Y100L1-4/2.2
100XWJ50-20		50	20	1450	Y132S-4/5.5
	A	45	18		Y112M-4/4
	B	40	16		Y112M-4/4
100XWJ50-32		50	32	1450	Y160M-4/11
	A	40	26		Y132S-4/5.5
125XWJ100-20		100	20	1450	Y160M-4/11
	A	90	18		Y132M-4/7.5
	B	80	16		Y132M-4/7.5
125XWJ100-32		100	32	1450	Y160L-4/15
	A	90	28		Y160M-4/11
	B	80	26		Y160M-4/11
150XWJ200-20		200	20	1450	Y180M-4/18.5
	A	180	18		Y160L-4/15
	B	160	16		Y160M-4/11
150XWJ200-32		200	32	1450	Y200L-4/30
	A	187	28		Y180L-4/22
	B	170	24		Y180M-4/18.5
200XWJ400-20		400	20	1450	Y225S-4/37
	A	380	18		Y200L-4/30
	B	340	15		Y180L-4/22
200XWJ400-32		400	32	1450	Y250M-4/55
	A	375	28		Y225M-4/45
	B	340	24		Y225S-4/37



  XWJ型無堵塞紙漿泵安裝尺寸圖

泵型號	配套電機型號	A	L1	L2	L3	a	L4	L5	B1	B	H1	H	n-d
	及功率
80XWJ25-12.5	Y100L1-4/2.2	60	768	108	550	110	371	847	310	350	215	425	4-Φ18
80XWJ25-12.5A	Y90L-4/1.5							807
80XWJ25-20	Y100L2-4/3	110	980	120	740	125	491	847	440	490	255	490
80XWJ25-20A	Y100L1-4/2.2
100XWJ50-20	Y132S-4/1.5	90	920	130	660	125	472	1077	440	490	270	520
100XWJ50-20A	Y112M-4/4							1002
100XWJ50-20B	Y112M-4/4
100XWJ50-32	Y160M-4/11		1043	125	740			1207	460	510	300	580
100XWJ50-32A	Y132S-4/5.5		990					1077
125XWJ100-20	Y160M-4/11		1200	180	840	140	502	1252			300	580	4-Φ24
125XWJ100-20A	Y132M-4/7.5		990	125	740			1162					4-Φ18
125XWJ100-20B	Y132M-4/7.5
125XWJ100-32	Y160L-4/15		1200	180	840			1297			325	640	4-Φ24
125XWJ100-32A	Y160M-4/11							1252
125XWJ100-32B	Y160M-4/11
150XWJ200-20	Y180M-4/18.5					150	502	1327			325	680
150XWJ200-20A	Y160L-4/15							1307
150XWJ200-20B	Y160M-4/11							1262
150XWJ200-32	Y200L-4/30							1432			375	730
150XWJ200-32A	Y180L-4/22							1367
150XWJ200-32B	Y180M-4/18.5							1327
200XWJ400-20	Y225S-4/37	115	1500	200	1050	350	652	1487	630	690	465	865	4-Φ28
200XWJ400-20A	Y200L-4/30							1442
200XWJ400-20B	Y180L-4/22							1377
200XWJ400-32	Y250M-4/55	115	1500	200	1050	350	652	1717	630	690	465	865
200XWJ400-32A	Y225M-4/45							1632
200XWJ400-32B	Y225S-4/37							1607



  XWJ型無堵塞紙漿泵進出口法蘭尺寸

泵型號	進口法蘭尺寸						出口法蘭尺寸
	DN1	D1	D11	d1	b1	n1-d01	DN2	D2	D12	d2	b2	n2-d02
80XWJ25-12.5	80	190	150	128	18	4-Φ18	65	160	130	110	16	4-Φ18
80XWJ25-20
100XWJ50-20	100	210	170	148	18	4-Φ18	80	190	150	128	18	4-Φ18
100XWJ50-32
125XWJ100-20	125	240	200	178	20	8-Φ18	100	210	170	148	18	4-Φ18
125XWJ100-32
150XWJ200-20	150	265	225	202	20	8-Φ18	125	240	200	178	20	8-Φ18
150XWJ200-32
200XWJ400-20	200	320	280	258	22	8-Φ18	150	265	225	202	20	8-Φ18
200XWJ400-32



  XWJ型無堵塞紙漿泵簡要使用說明
1、XWJ無堵塞紙漿泵起動前，應按以下要求進行檢查；
①、各螺栓是否已緊固；軸承室內是否已注入稀油(油位高為油標φ心處)；
②、聯軸器同軸度是否小于等于φ0.3mm：同時用手轉動聯軸器應感覺輕松均勻；
③、電機轉向是否正確；
④、進口閥門是否全開；
⑤、出口閥門是否關閉；
⑥、密封水閥門是否開啟；密封水壓力要求：工作壓力加上(0.3～0.5)kgf／cm2。
2、啟動電機至額定轉速后，緩慢打開出口閥門至額定工況要求(以電機運行電流為額定值的80％為宜)。
3、泵在運行過程中，應注意泵的運轉穩定性及密封水的冷卻、沖洗情況。
4、當XWJ無堵塞紙漿泵運行一段時間或揚程有所下降時，應注意調整葉輪前側間隙，調節方法如下：
先松開各緊固螺母，將方頭調節螺桿(見結構圖)按逆時針轉動至耐磨板與葉輪前側相碰為止，然后再按順時針將方頭調節螺桿退回至1／2圈(此時其間隙為0．8～1mm)，最后擰緊各螺母。
5、泵停止運轉時，應先關閉出口閥門，然后再關閉電機電源等。
6、當泵需停用一段時間時，應排盡泵內積液，以便下次使用。

聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，XWJ型無堵塞紙漿泵性能參數、XWJ型無堵塞紙漿泵使用場合、XWJ型無堵塞紙漿泵材質要求、XWJ型無堵塞紙漿泵結構、XWJ型無堵塞紙漿泵安裝尺寸以及XWJ型無堵塞紙漿泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
