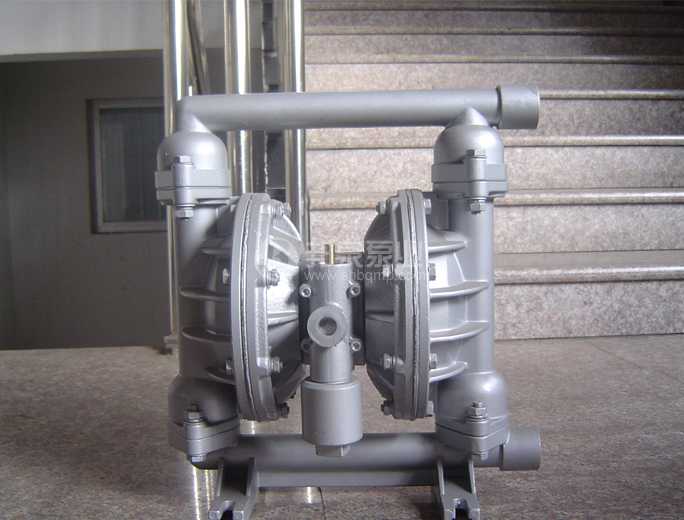

QBY氣動隔膜泵
氣動隔膜泵采用壓縮空氣為動力源，可輸送各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體。共有八種規格直徑：￠10mm(3/8寸)、￠15mm(1/2寸)、￠25mm(1寸)、￠40mm( 1寸半)、￠50mm(2寸)、￠65mm(2寸半)、￠80mm(3寸)、￠100mm(4寸)。常有六種材質：鋁合金、鑄鐵、不銹鋼、工程塑料、襯膠、襯氟塑料。隔膜泵根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯隔膜片等，以滿足不同用戶的需要。石油、化工、電子、陶瓷、紡織、油漆、制藥機械系統單位采用，安置在種特殊場合，用來抽送各種常規泵不能抽吸的介質，有QBY1和QBY2兩個系列。





主要特點:
1、不需灌引水，吸程高達7m，揚程達50m，最高出口壓力6.9kgf/cm2;
2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm。抽送泥漿、雜質時，對泵磨損甚微;
3、揚程、流量可通過氣閥開度實現無級調節（氣壓調節在2-7公斤）;
4、該泵無旋轉部件，沒有軸封，隔膜將抽送的介質與泵的運動部件、工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒、易發揮或腐蝕性介質時，不會造成環境污染和危害人身安全;
5、不必用電，在易燃、易爆場所使用安全可靠;
6、可以浸沒在介質中工作;
7、作用方便、工作可靠、開停只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間無介質運行或突然停機，泵也不會因此而損壞，不旦超負荷，泵會自動地停機，具有自我保護性能，當負荷恢復正常后，又有自動啟動運行;
8、結構簡單、易損件少，該泵結構簡單安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動件。
9、可輸送較粘的液體（粘度在1萬厘泊以下）;
10、本泵無須用油潤滑，即使空轉，對泵也無任何影響，這是該泵一大特點。



適用范圍
1、泵吸花生醬、泡菜、土豆泥、小紅腸、果醬蘋果漿、巧克力等。
2、泵吸油漆、樹膠、顏料。
3、粘合劑和膠水、全部種類可用泵吸取
4、各種瓦、瓷、磚器及陶器釉漿。
5、油井鉆好后，用泵吸沉積物及灌漿。
6、泵吸各種乳劑和填料。
7、泵吸各種污水，污泥，進行壓濾機進料打壓。
8、用泵為油輪，駁船清倉吸取倉內污水。
9、啤酒花及發酵粉稀漿、糖漿、糖密。
10、泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。
11、各種橡膠漿。
12、各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。
13、各種劇毒、易燃、易揮發液體。
14、各種強酸、強堿、強腐蝕液體。
15、作為各種固液體分離設備的前級送壓裝置。
16、陶瓷行業：用該泵抽吸釉漿，并可用于向壓濾機送壓。
17、以及其他用途，未一一提出，詳情咨詢。



QBY氣動隔膜泵型號意義：
例如：QBY2S-50 F46
QBY1/QBY2表示氣動隔膜泵
S表示工程塑料材質（Z鑄鐵，L鋁合金，B不銹鋼，CF襯氟，ZCJ襯膠）
50表示進出口口徑mm（50mm也表示2寸）
F46表示接觸物料隔膜片材質（F46表示四氟）



QBY氣動隔膜泵規格型號性能參數

QBY氣動隔膜泵型號	流量 max (L/min)	出口 壓力 max (kgf/cm2)	吸程 (m)	允許能 過顆粒 max (mm)	供氣壓力 (kbf/cm2)	供氣消耗量max(m3/min)
QBY-10/15	20	6.9	5	1	4-7	0.3
QBY-20/25	100	6.9	5	2.5	2-7	0.6
QBY-32/40	140	6.9	5	4.5	2-7	0.6
QBY-50	240	6.9	5	8	2-7	0.9
QBY-65	280	6.9	5	8	2-7	0.9
QBY-80	400	6.9	5	10	2-7	1.5
QBY-100	480	6.9	5	10	2-7	1.5

訂貨時要予以說明，同時還要告之使用環境、溫度、介質、流量、揚程、壓力、泵體材料、隔膜材料。
